油浸式潜水泵 QY系列

产品概述

QY系列充油式潜水电泵（以下简称电泵），电泵由水泵、密封和电动机三部分组成，水泵位于电泵上部，为离心式或轴流结构，电动机位于电泵下部为充油式三相异步电动机，水泵与电动机之间采用双端面机械密封，各固定止口密封处采用“O”形耐油橡胶作静密封。该系列电泵由于流量及扬程的适用范围极光，是广大农村，工矿企业广泛使用的电力排灌设备，适用于煤矿排水，农业排水，园林喷灌，井下提水，水塔送水，城建用水等给排水。
电泵在下列使用条件下可以连续正常工作：
  1、介质温度不超过+40℃；
  2、介质的PH值在6.5--8.5之间；
  3、介质中含固体杂质比不超过0.1%粒度不大于0.2mm；
  4、潜水深度不超过5m。

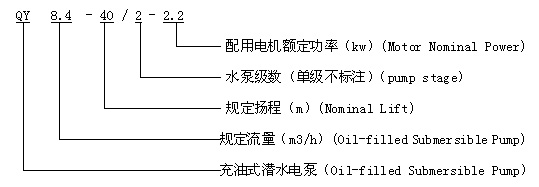

型号解释



性能参数



型号	额定流量 （m3/h）	额定扬程 （m）	流量使用范围 （m3/h）	配用功率 KW	转速 （r/min）	额定电压 （V）	额定电流 （A）	额定频率 Hz	配软管内径 （mm）	重量 Kg
QY100-4.5-2.2	100	4.5	70-120	2.2	2860	380	6	50	152	40
QY65-7-2.2	65	7	50-90						102	38
QY25-17-2.2	25	17	15-32						64	44
QY15-26-2.2	15	26	10-20						51	49.7
QY10-35-2.2	10	35	7-13						45	48
QY40-16-3	40	16	30-50	-3			7.54		76	48
QY25-26-3	25	26	15-32						64	48
QY15-35-3	15	35	11-19						51	49
QY12.5-40-3	12.5	40	10-17						51	49
